产品概述

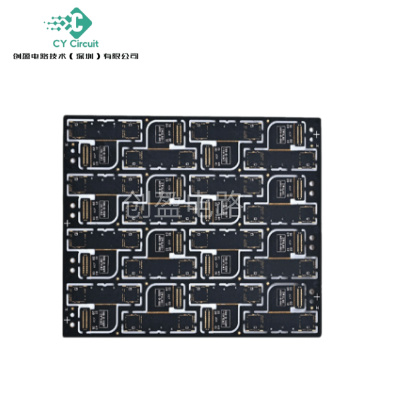

高频微波射频板（High-Frequency Microwave RF PCB）是专为微波和射频电路设计的高性能印刷电路板，工作频率范围通常覆盖300MHz至300GHz。作为5G通信、卫星系统、雷达设备、航空航天电子等高端应用的核心组件，这类电路板在信号完整性、阻抗控制和低损耗传输方面具有卓越表现。随着5G网络全球部署和6G技术研发加速，高频微波射频板正迎来前所未有的市场需求。
产品核心特性
超低损耗信号传输
- 采用Rogers RO3000/RTduroid系列、Taconic RF-35/TLY系列等特种高频层压板材料
- 介电常数（Dk）范围2.2-10.2，损耗因子（Df）低至0.0009@10GHz
- 铜箔表面粗糙度控制在0.3μm以下，显著降低趋肤效应损耗
精密阻抗控制
- 阻抗公差控制在±5%以内（特殊应用可达±2%）
- 支持单端50Ω、75Ω及差分100Ω等多种阻抗标准
- 采用三维电磁场仿真软件进行布线优化
优异的热稳定性
- 热膨胀系数（CTE）匹配半导体器件（x/y轴CTE 8-12ppm/℃）
- 玻璃化转变温度（Tg）***达280℃（PTFE基材）
- 导热系数可达1.5W/mK（陶瓷填充材料）
复杂多层结构
- 支持20层以上高密度互连设计
- 混合介质层叠构型（FR-4与高频材料组合）
- 埋阻、埋容元件集成能力
先进制造工艺
特种材料加工
- PTFE材料专用蚀刻工艺控制侧蚀率<15%
- 陶瓷填充材料激光钻孔精度±25μm
- 低损耗预浸料（prepreg）层压技术
高精度图形制作
- 激光直接成像（LDI）实现15μm线宽/间距
- 等离子体处理改善孔壁粗糙度（Ra<1μm）
- 脉冲电镀保证孔铜均匀性（20-25μm）
特殊表面处理
- 化学镀镍钯金（ENEPIG）厚度控制Ni3μm/Pd0.1μm/Au0.05μm
- 电镀硬金（Hard Gold）局部处理关键接触点
- 抗氧化处理（OSP）适用于高频信号区域
典型应用领域
5G通信基础设施
- 基站AAU（有源天线单元）射频前端
- 毫米波小站（28GHz/39GHz）波束成形网络
- Massive MIMO天线馈电系统
卫星通信系统
- 低轨卫星星间链路射频模块
- 卫星地面站上下变频器
- 相控阵天线TR组件
国防电子装备
- 电子对抗系统微波前端
- 相控阵雷达T/R模块
- 导弹制导射频处理单元
测试测量仪器
- 矢量网络分析仪测试端口
- 毫米波频谱分析仪前端
- 高速示波器探头接口
质量控制体系
电气性能检测
- 时域反射计（TDR）阻抗测试
- 矢量网络分析（VNA）S参数测试
- 介电常数/损耗角正切测试（SPDR法）
可靠性验证
- 1000次热循环（-55℃至+125℃）
- 1000小时高温高湿（85℃/85%RH）
- 机械振动（20G，3轴各2小时）
技术发展趋势
异质集成技术
- 基于硅基板的射频前端集成
- 玻璃基板三维互连技术
- 有机基板嵌入式无源元件
新型材料应用
- 液晶聚合物（LCP）柔性射频电路
- 氮化铝（AlN）高导热基板
- 低损耗热固性材料
智能制造转型
- AI驱动的布线优化算法
- 数字孪生工艺仿真系统
- 在线实时质量监测平台
选型指导
材料选择矩阵
频率范围
推荐材料
典型应用
| | |
<3GHz | FR-4/改性环氧树脂 | 基站数字板 |
3-30GHz | Rogers RO4000系列 | 5G毫米波模块 |
>30GHz | 陶瓷填充PTFE | 卫星通信前端 |
层叠设计建议
- 高频信号层相邻接地层
- 关键射频走线避免层间转换
- 电源层与地层成对出现
服务支持
我们提供：
- 电磁仿真与设计优化服务
- 快速样件（48小时加急）
- 小批量柔性生产（MOQ 5pcs）
- 全生命周期技术咨询
高频微波射频板作为连接现实世界与数字世界的物理桥梁，其性能直接影响着现代无线通信系统的质量与可靠性。我们持续投入研发，致力于为客户提供从材料选型、设计支持到批量制造的***解决方案，共同推动下一代通信技术的发展。
