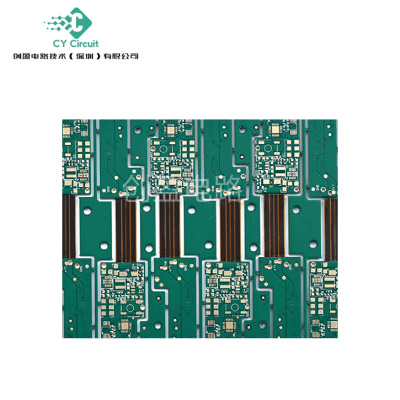

高频PCB板——精准信号传输的***解决方案
专为5G通信、雷达系统、卫星通信及高端测试设备设计
一、产品概述
高频PCB板（High-Frequency PCB）是专为射频（RF）、微波及毫米波电路设计的特种电路板，工作频率范围从300MHz至300GHz。采用低损耗介质材料和精密阻抗控制技术，确保高频信号传输的低损耗、高稳定性和抗干扰能力，广泛应用于5G基站、汽车雷达、航空航天、医疗设备等领域。
二、核心优势
1. 超低信号损耗，高频性能卓越
- 介电常数（Dk）：2.2~10.2（可定制），确保信号传输稳定
- 损耗因子（Df）：***0.0009（@10GHz），行业领先水平
- 适用频段：支持毫米波（24GHz/77GHz/110GHz）及太赫兹应用
2. 精密阻抗控制，确保信号完整性
- 阻抗公差±5%（特殊设计可达±2%）
- 支持多种传输线结构：微带线、带状线、共面波导（CPW）
- 高密度布线：***小线宽/间距30μm/30μm
3. 优异的机械与热稳定性
- 低热膨胀系数（CTE）：匹配铜箔，避免高温分层
- 耐高温：工作温度范围-55℃~+150℃
- 抗化学腐蚀：符合RoHS、IPC-4103标准
4. 多样化材料选择
材料系列
代表型号
特性
典型应用
|
|
|
|
PTFE基材 | Rogers RT/duroid 5880 | 超低损耗（Df=0.0009） | 77GHz汽车雷达、卫星通信 |
陶瓷填充材料 | Rogers RO4350B | 低成本、FR-4兼容工艺 | 5G基站射频功放 |
改性环氧树脂 | Megtron 6 | 高速数字信号支持（>56Gbps） | AI服务器、光模块 |
三、典型应用领域
1. 5G通信设备
- Massive MIMO天线：毫米波（28GHz/39GHz）信号传输
- 基站功放模块：低插损设计提升能效
2. 汽车电子
- ADAS雷达：77GHz/79GHz高频板，确保测距精度
- 车载通信：5G V2X天线馈电网络
3. 航空航天与国防
- 机载雷达：相控阵天线TR组件
- 卫星通信：低轨星座射频前端
4. 医疗与测试设备
- 微波消融设备：精准能量控制
- 网络分析仪：高频探卡与校准板
四、制造工艺与质量控制
1. 精密加工技术
- 激光钻孔：孔径***小50μm，纵横比8:1
- 等离子体处理：提升PTFE材料孔壁结合力
- 脉冲电镀：确保高厚径比微孔铜厚均匀
2. 可靠性验证
- 热循环测试：-55℃~125℃（1000次循环）
- CAF测试：85℃/85%RH环境1000小时
- 信号完整性测试：TDR阻抗分析、矢量网络分析（VNA）
五、竞品对比优势
对比项
高频PCB板（RT/duroid 5880）
普通FR-4 PCB
RO4350B
|
|
|
|
损耗因子（Df） | 0.0009 | 0.02~0.04 | 0.0037 |
***适用频段 | 110GHz | <3GHz | 18GHz |
成本 | 高 | 低 | 中等 |
结论：高频PCB板在毫米波频段和相位稳定性上具有不可替代的优势！
六、技术服务与支持
- 设计优化：提供HFSS/CST仿真模型
- 快速打样：5天交付（支持8层板）
- 批量生产：月产能50,000㎡，良率>98%
七、选型指南
应用需求
推荐材料
|
|
77GHz汽车雷达 | RT/duroid 5880 |
5G Sub-6GHz基站 | RO4350B |
112G超算互连 | Megtron 6/7 |
结语
高频PCB板是现代无线通信、自动驾驶和国防电子的核心载体。我们通过***材料与精密制程的结合，为客户提供高性能、高可靠性的解决方案。立即联系我们，获取定制化服务！
