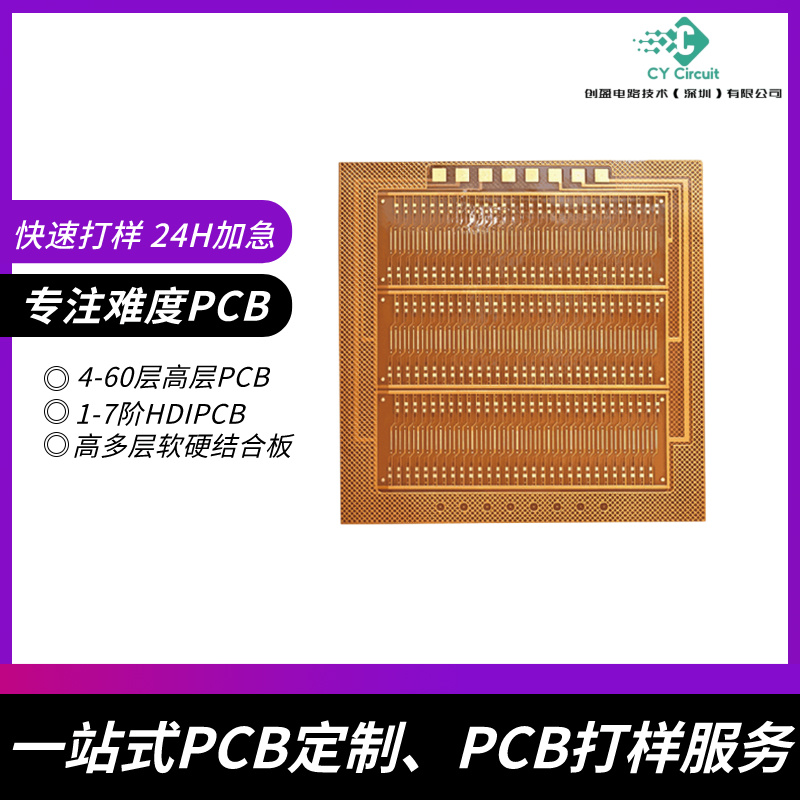

找专业HDI电路板厂商，解决复杂盲埋孔工艺瓶颈
你是否曾因盲埋孔工艺不达标，导致PCB板信号传输不稳定？是否在寻找一家能精准解决高密度互连（HDI）难题的合作伙伴？作为深耕HDI电路板领域15年的专业厂商，创盈电路以***技术和严苛品控，为您的复杂设计提供稳定支持！
核心参数
· 层数：6-20层任意定制，满足多层堆叠需求
· 线宽/线距：***小1.5mil/1.5mil，实现超精密布线
· 盲埋孔类型：激光钻孔+机械钻孔组合，孔径精度±0.05mm
· 表面处理：沉金、ENIG、OSP等多种工艺可选
· 板材：高频FR4、罗杰斯等，适配不同场景
工艺亮点
1. 盲埋孔分层优化：通过阶梯式孔设计，减少信号衰减，提升高频性能；
2. 激光钻孔技术：孔径低至0.1mm，解决高密度互连的布线瓶颈；
3. 阻抗控制：±5%公差，确保高速信号完整性；
4. 100%飞针测试：全流程自动化检测，杜绝微短路和断路风险。
客户案例
某国际无人机品牌因原有PCB供应商的盲埋孔良率不足（仅70%），导致飞行控制系统频繁失灵。我们通过多层盲孔堆叠工艺和阻抗匹配优化，将良率提升至99.2%，帮助客户缩短40%研发周期，产品上市后销量增长3倍！
应用领域
· 5G通信：基站天线、光模块（支持28GHz高频信号）
· 汽车电子：ADAS系统、车载雷达（通过车规级认证）
· 医疗设备：内窥镜PCB、心脏起搏器（符合ISO13485标准）
· 军工航天：抗辐照电路板（-55℃~125℃极端环境稳定运行）
品牌实力背书
创盈电路拥有***实验室和全自动生产线，累计服务华为、中兴等500+企业，年交付HDI板超50万平方米。从设计评审到批量生产，我们提供24小时技术响应和1V1工程支持，让您的项目全程无忧！
