好用操作易的高多层PCB加急哪家专业 | 快速打样+高精度工艺+加急服务优选
在产品研发的关键阶段，每一个小时都弥足珍贵。当一款高多层PCB板需要验证功能，或是客户交付迫在眉睫时，“好用操作易的高多层PCB加急哪家专业”这个问题，就成了许多工程师和采购共同的痛点。面对复杂的工艺、严苛的交付时间，找到一个既能满足快速打样，又能保证高精度工艺，还能提供稳定加急服务的供应商，显得尤为重要。
一、急人所急，为何“加急”总是问题？
传统的PCB加急服务，常伴随着一系列挑战：
沟通效率低： 层层转达，人工对接易出错，错过***加工周期。
工艺卡壳： 许多工厂对高层数、高难度的盲埋孔工艺敬畏三分，打样速度慢，甚至直接拒单。
品质隐忧： 为追求速度而牺牲精度，导致板子性能不稳定，后期返工成本更高。
服务脱节： 加急意味着24小时不间断服务，但很多厂家无法提供真正的夜班对接和实时进度反馈。
真正专业的“好用操作易”的加急服务，应该是流程顺畅、技术过硬、沟通透明、交付可靠。
二、创盈电路：如何让“加急”更简单、更专业？
作为深耕PCB行业多年的实力品牌，【创盈电路】在应对高多层PCB加急需求时，展现出了卓越的专业性与服务效率。我们是如何做到让“操作”更简单的？
1. ***响应，从询价到下单的“闪电速度”
智能报价系统： 客户只需上传Gerber文件，系统即可快速解析，几秒内输出精准报价。告别繁琐的人工核算，让报价环节“一键搞定”。
专业工程团队： 您的文件提交后，资深工程师会快速进行DFM（可制造性设计）审查，并主动与您沟通潜在工艺风险或可优化之处，确保后续生产万无一失。我们理解，“好用”的***步，就是“不添麻烦”。
2. 高精度工艺，确保加急产品“一次做对”
加急不等于牺牲品质。创盈电路在高多层PCB领域拥有深厚的技术积累，尤其擅长处理：

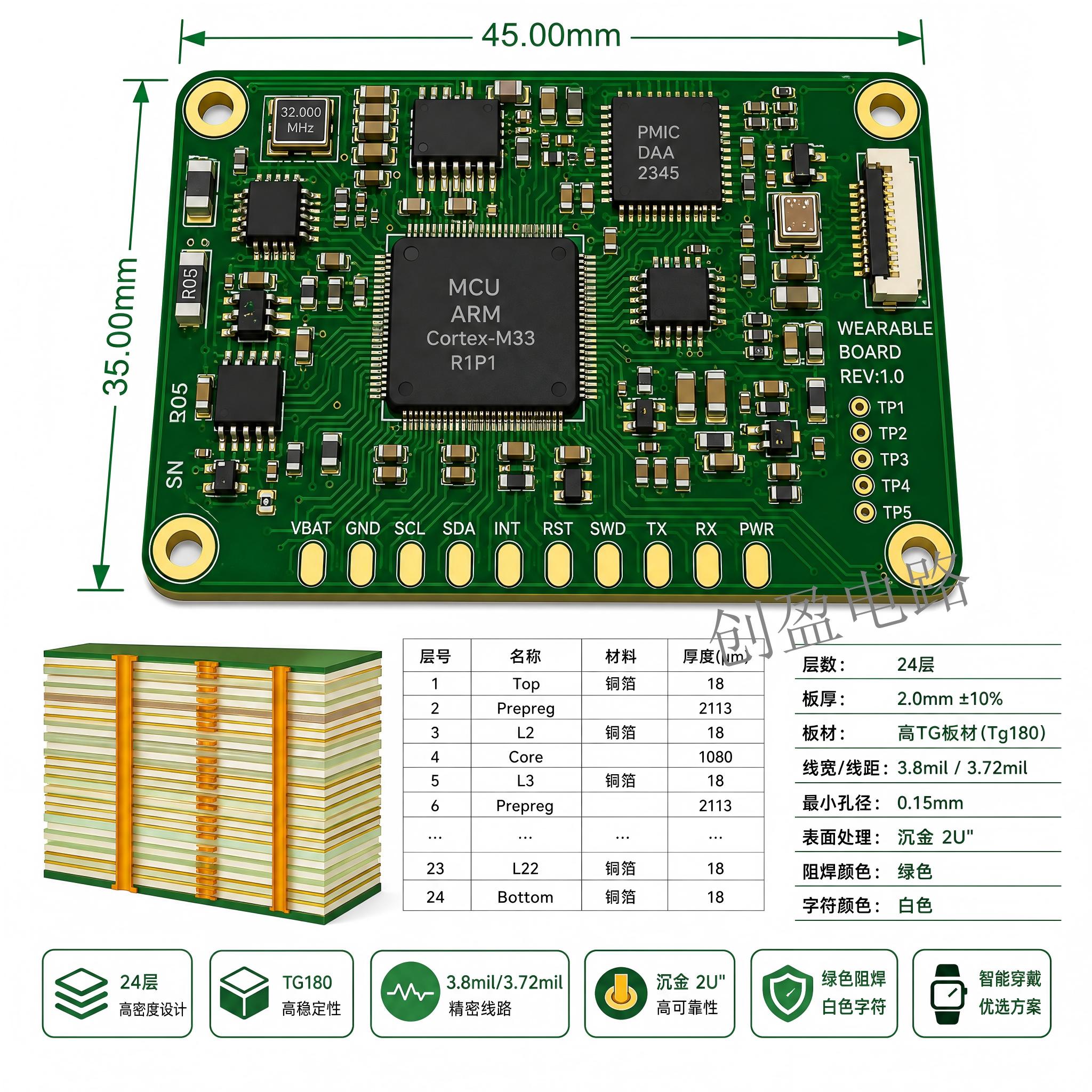

高难度工艺： 支持16层及以上高多层、HDI（高密度互连）、高频高速材料、刚挠结合等复杂板型。即使面对三阶以上盲埋孔、背钻、阻抗控制等极限工艺，也能稳定实现高精度成型。
***品控： 采用德国、日本进口的高端加工设备，配合全流程AOI（自动光学检测）与飞针测试，确保每个孔位、每根线路都符合设计标准。“高精度”是我们对“好用”的***硬核诠释。
3. 加急通道，为您赢取宝贵的研发时间
专属加急排单： 针对加急订单，我们设有独立的快速生产通道，优先排产、专人跟单。从确认资料到CAM处理、生产、检测到发货，全程***衔接。
24小时生产流转： 工厂实行三班倒制度，生产线24小时不停机，确保您的急单能在***短时间内完成交付，部分常规工艺可实现***快12小时加急出货。
实时进度可视化： 通过线上系统或专属客服，客户可随时查看订单的生产状态、当前工序、预计完成时间，让您告别“不知道生产到哪一步”的焦虑。
三、选择创盈电路，获得的不只是“一块板子”
选择创盈电路，意味着您选择了一个可靠的合作伙伴。我们不仅是板子的生产者，更是您产品研发路上的加速器。
快速打样： 支持小批量、多品种快速打样，降低研发风险与周期。
批量生产： 具备强大的中小批量生产能力，确保从试产到量产的平稳过渡。
认证保障： 已通过ISO9001、IATF16949、UL等多项国际权威认证，为您产品的终端应用提供可靠背书。
四、行动指引：您的加急需求，我们从未懈怠
当您问到“好用操作易的高多层PCB加急哪家专业”时，答案已经非常清晰——【创盈电路】。
现在，您可以：
上传文件，立即获取精准报价与交期承诺。
联系客服，咨询加急通道与具体工艺细节。
预约顾问，获取专属的一对一技术支持和打样方案。
让复杂的板子变得简单，让急迫的交付变得从容。创盈电路，做您***值得信赖的PCB好伙伴。从这一刻起，把时间还给创新，把难题交给我们。
