性价比高的埋铜PCB焊接可靠性差？供应商解析背后原因
性价比高的埋铜PCB焊接可靠性差”的说法，通常源于部分供应商为压缩成本而牺牲了工艺和材料标准。埋铜PCB本身工艺复杂，对精度、材料匹配和工艺控制要求极高，成本压缩极易引发可靠性问题。
以下是供应商通常会指出的几大原因：
1. 槽位加工精度不足
埋铜工艺需将铜块***嵌入PCB槽内，这对加工精度要求极高。
公差失控的后果：间隙过大：树脂填充不满，产生空洞，导致局部导热差、结合力弱，在热应力下易分层开裂。
间隙过小：压合时易顶起铜块或导致板材开裂，造成板面不平，影响贴装。

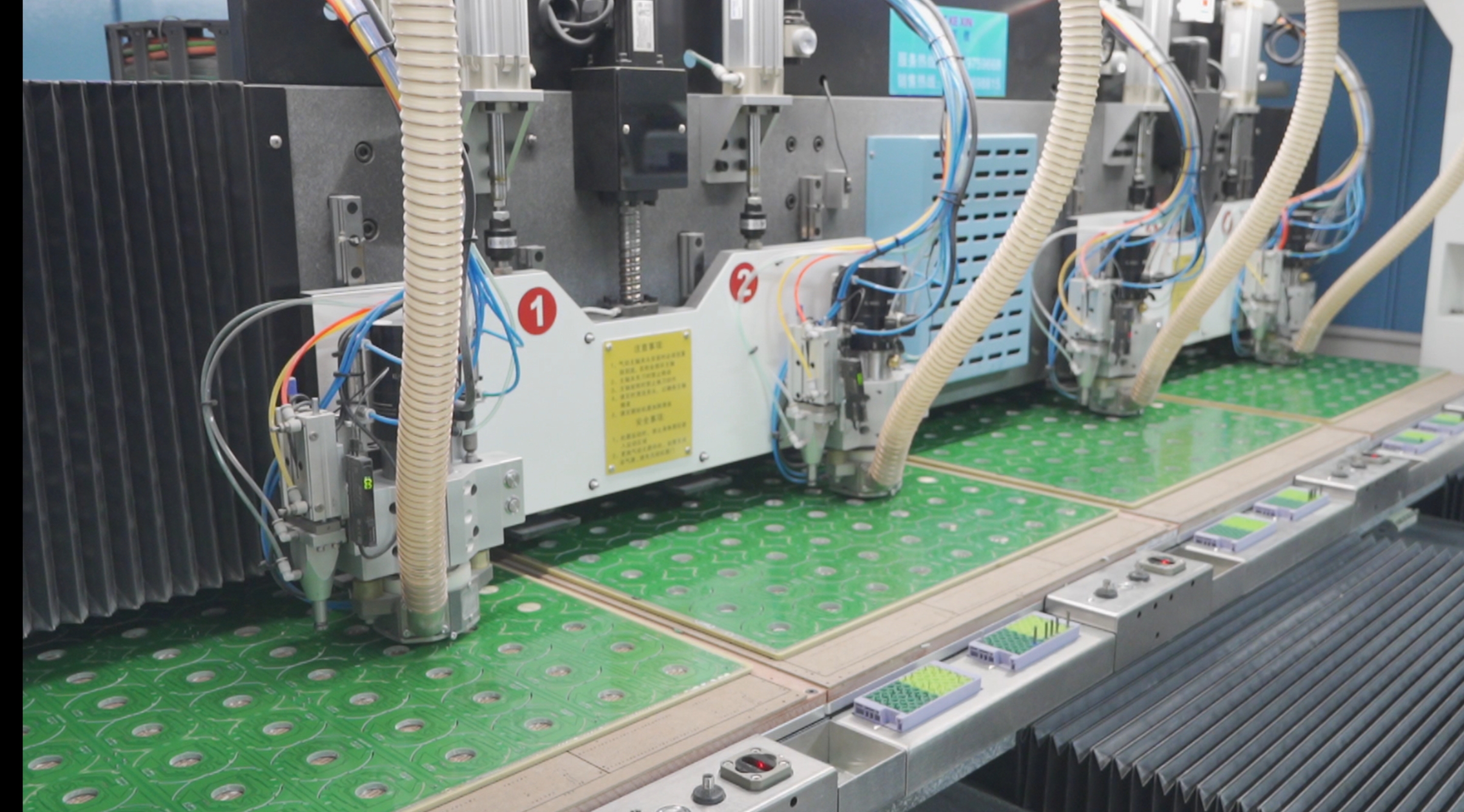

成本与精度：高精度CNC开槽、多次压合及严格的过程控制都会增加成本。为低价竞争而放宽公差，是焊接不良和早期失效的常见根源。
2. 树脂填充与压合工艺缩水
铜块与槽壁间的缝隙需用树脂填充并压合为一体，此环节工艺不当会引发多种缺陷。
常见问题：填充不足：产生孔隙和气泡，形成绝缘弱点和导热“瓶颈”，并降低结合强度。
压合不当：温度、压力、时间控制不佳，会导致微裂纹、界面分层或铜块翘起移位。
成本与工艺：真空压合、优化树脂配方及严格的工艺窗口都会增加成本。为节省开支而简化流程，会显著增加分层、空洞和翘曲的风险。
3. 材料匹配与热应力失控
铜（CTE约17 ppm/℃）与FR-4等基材（CTE约14–17 ppm/℃）的热膨胀系数（CTE）差异巨大，在热循环（如回流焊）中会产生巨大应力。
成本与材料：基材：选用高Tg、低CTE的板材会增加成本。为低价而选用普通板材，会加剧翘曲和焊点应力。
树脂：普通树脂与特殊高频材料CTE差异大，易致翘曲。通过预混填充剂来均衡CTE会增加工序和成本。
工艺：分步层压、***温控等优化工艺能有效控制翘曲，但同样会增加制造成本。
4. 埋铜设计不合理
不合理的设计会放大工艺缺陷，导致可靠性问题。
典型设计问题：面积过大/过厚：导致局部刚性突变，应力集中，加剧翘曲。
分布不均：造成板材受热不均，向铜块集中侧翘曲。
位置不当：埋铜块紧邻细密BGA等器件，会加剧焊点应力，易导致虚焊或裂纹。
成本与设计：合理的对称布局、过渡区设计等需要前期仿真和DFM协同，会增加工程成本。为快速出图和低价，这些细节常被忽略。
5. 表面处理与可焊性控制不足
埋铜区域的表面处理直接影响焊接质量。
常见问题：界面处理不当：铜块表面若未充分粗化或镀层不佳，会导致与树脂的结合力差，在热应力下可能剥离，表现为焊点“似连非连”。
电镀覆盖不良：过渡区不平整会导致电镀层不连续，形成“虚焊”隐患。
成本与工艺：沉铜、镀镍金等表面处理会增加成本。为节省费用而简化，会直接影响焊接可靠性。
6. 板翘导致SMT焊接不良
埋铜PCB的板翘是焊接可靠性的“放大器”。
板翘的影响：虚焊/开路：BGA等器件与PCB翘曲不匹配，焊球与焊盘无法可靠接触。
短路：翘曲导致部分引脚间隙变小，焊锡桥连。
成本与检测：通过优化材料、工艺和仿真可将翘曲控制在0.2%以内，但这需要高成本投入。为低价竞争而省略这些环节，板翘问题会直接导致SMT良率下降。
7. 检测与过程控制缺失
许多问题在出厂前难以通过常规电测发现，需要专门的检测手段。
必要的检测手段：内部缺陷：X-ray检查填充空洞，超声波或切片分析分层。
翘曲度：三维测量仪***测量。
可靠性验证：冷热循环、热阻测试等。
成本与控制：这些检测会显著增加成本。低价供应商可能只做抽检甚至不做，导致潜在缺陷流入客户端，在应用中才暴露问题。
如何规避风险？
若因成本考虑选择埋铜方案，建议采取以下措施：
明确设计要求：清晰定义电流、散热、板厚、层数、翘曲、表面处理等所有技术要求。
选择有经验的供应商：考察其是否有稳定的埋铜量产经验、完备的DFM规范和检测报告（如切片、翘曲、冷热循环报告）。
进行小批量试产：充分验证焊接良率、板翘和可靠性，再决定是否批量生产。
