高多层PCB的层数上限，需从技术极限、量产能力和实际应用三个维度来看。
核心结论速览
技术极限：实验室条件下可制造100层以上的PCB，但无商业量产价值。
稳定量产：行业主流能力为 64层 以内。少数头部厂商可稳定量产 34–64层 的超高层板。
工程选型：绝大多数项目集中在 4–20层。超过 24层 已属高端，需谨慎评估成本与必要性。

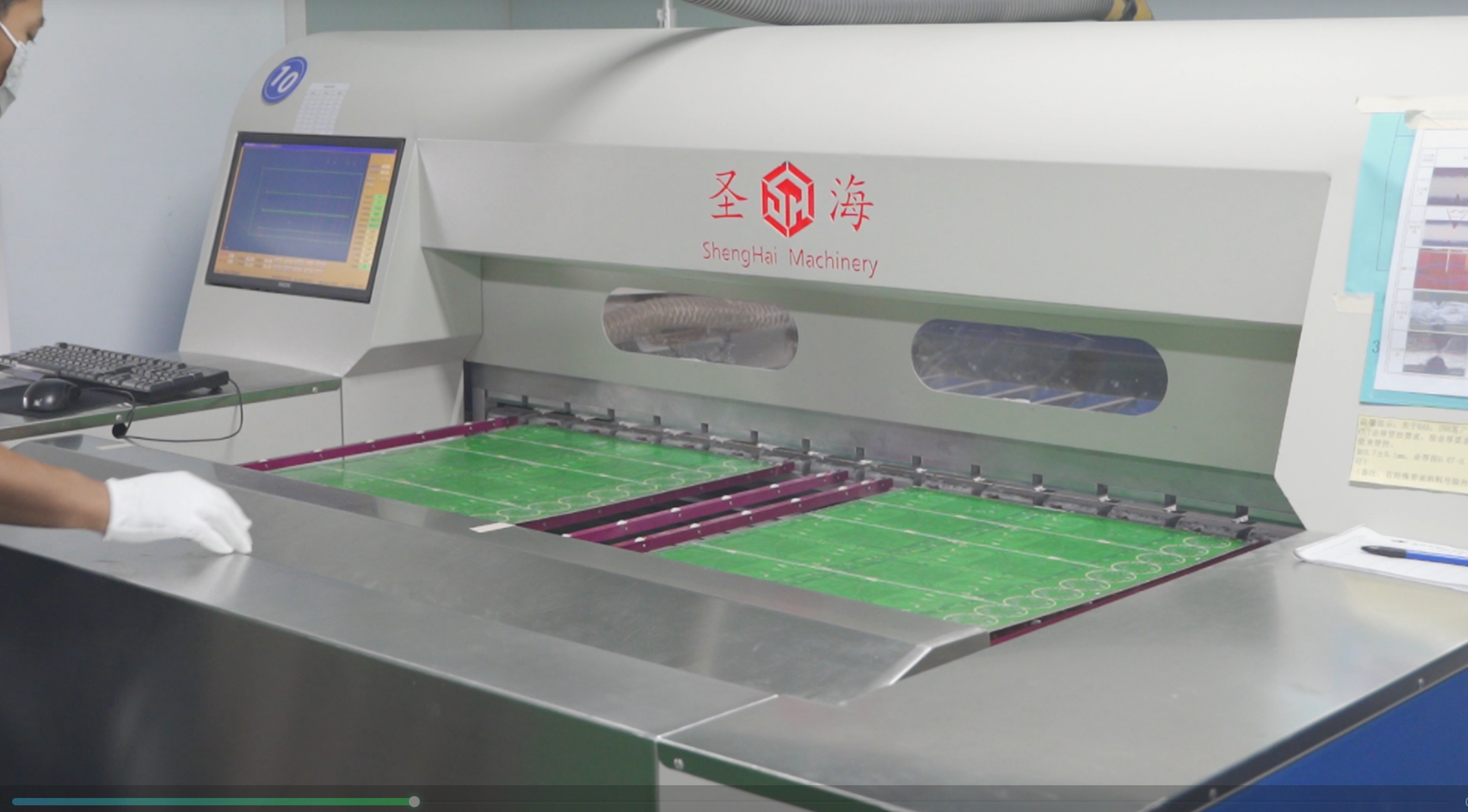

不同层级厂商的产能分析
| 厂商类型 | 主流层数范围 | ***层数能力 | 备注 |
|---|---|---|---|
| 普通工厂 | 2–20层 | 约 50 层 | 主要承接消费电子、工控等常规项目。 |
| 中高端工厂 | 4–40层 | 40–68 层 | 具备HDI、高频高速板等高端工艺，可量产40层板。 |
| 头部/超高层工厂 | 10–64层+ | 64 层 | 可稳定量产34–64层板，服务于AI服务器、5G基站等高端领域。 |
为何超过64层难以普及？
层数增加会带来一系列制造难题，导致良率下降、成本急剧上升：
层间对准难：每增加一层，对位误差的累积效应越明显，易导致开路、短路。
压合工艺难：多层板需多次压合，层数越多，板子越厚，均匀受热和压力控制的难度越大，易出现分层、气泡。
钻孔与电镀难：高厚径比（如20:1）的微孔，其孔壁电镀铜的均匀性和可靠性是巨大挑战。
材料与成本：高端基材（如高频高速板）本身就昂贵，层数越多，材料成本和报废率也随之飙升。
因此，对于绝大多数应用，16–24层 已能满足性能需求，盲目追求超高层数往往得不偿失。
如何选择合适的PCB层数？
选择层数时，应综合考量以下几点，而非只看“***能做多少层”：
电气性能：高速信号（如PCIe, DDR）需要完整的地/电源参考平面来保证信号完整性。
布线密度：BGA封装引脚多，需要足够的信号层来避免走线拥堵。
电源完整性：多电压系统需要独立的电源层来降低噪声和压降。
成本与周期：层数每增加2层，成本和交期通常会显著上升，需权衡性能与预算。
厂商能力：务必确认目标厂商是否有稳定量产目标层数的成熟经验，以及是否满足你的材料、孔径等特定要求。
