多层PCB线路板选型避坑指南：5个工程师常犯的关键错误

在复杂的电子系统设计中，多层PCB线路板的选型直接影响着产品的性能、可靠性和成本。许多工程师在选型过程中容易陷入一些常见误区，导致项目延期、成本超支甚至产品失败。本文将揭示五个关键错误，并提供实用的避坑建议，帮助您做出更明智的选择。

错误一：过度追求层数，忽视实际需求

问题表现：

盲目增加层数以“预留余量”
未充分考虑信号完整性、电源完整性和EMC要求
导致成本不必要的增加

避坑建议：

***评估需求：根据信号类型、频率、密度和电源需求确定***小必要层数
仿真先行：使用SI/PI仿真工具验证层叠结构
考虑替代方案：有时优化布局布线比增加层数更有效

错误二：忽略材料特性的匹配性

问题表现：

仅关注Tg值，忽视Dk/Df、CTE、热导率等关键参数
高频应用中使用普通FR-4材料
高温环境未选择合适的高Tg材料

避坑建议：

匹配应用场景： 高频高速应用：选择低Dk/Df材料（如Rogers、松下MEGTRON）
高可靠性应用：选择高Tg材料（Tg≥170℃）
高功率应用：关注热导率和耐热性

咨询专业供应商：如【创盈电路技术】提供材料选型指导，根据应用推荐***合适的材料组合

错误三：对制造工艺能力了解不足

问题表现：

设计超出制造商工艺能力
未考虑批量生产的工艺稳定性
对特殊工艺（如HDI、背钻、填孔电镀）要求不明确

避坑建议：

提前沟通工艺限制：在布局前了解制造商的***小线宽/线距、孔径、铜厚等能力
选择技术匹配的供应商：【创盈电路技术】拥有多层板专项工艺能力，支持： 高层数板（***40层）
HDI工艺（1阶到任意阶）
厚铜板（***12OZ）
混合介质层压

索取工艺能力文档：确保设计在制造商的标准能力范围内

错误四：忽视可制造性设计（DFM）检查

问题表现：

设计完成后才发现制造问题
未考虑生产中的公差和偏差
特殊设计未提前与制造商确认

避坑建议：

早期介入DFM：在概念设计阶段就考虑制造可行性
使用DFM工具：利用自动检查工具识别潜在问题
供应商协同设计：与【创盈电路技术】这样的专业供应商合作，他们提供： 免费的DFM分析服务
设计优化建议
成本与可靠性的平衡方案

错误五：仅以价格为导向选择供应商

问题表现：

选择报价***但技术能力不足的供应商
忽视质量体系、设备水平和工程支持能力
导致质量问题、交期延误和隐性成本增加

避坑建议：

***评估供应商： 技术能力与设备水平
质量认证体系（ISO9001、IATF16949、UL等）
工程支持与问题响应能力
过往类似项目经验

考虑总拥有成本：包括质量成本、延误成本和技术支持价值
选择专业合作伙伴：如【创盈电路技术】，他们不仅提供有竞争力的价格，更重要的是： 专注多层板制造15年以上
拥有完整的质量保证体系
提供从设计到量产的全流程技术支持
稳定的交付记录和快速响应机制

专业选型流程推荐

需求分析阶段：明确电气性能、机械性能、环境要求和预算
技术规格制定：确定层数、材料、工艺、表面处理等关键参数
供应商筛选：评估3-5家合格供应商的技术能力和综合实力
设计协同：与选定的供应商（如【创盈电路技术】）进行设计评审和优化
原型验证：制作小批量样品进行测试验证
量产准备：确认工艺稳定性并建立质量控制计划

为什么选择【创盈电路技术】？

在多层PCB线路板选型中，选择一个技术实力雄厚、质量稳定、服务专业的合作伙伴至关重要。【创盈电路技术】作为多层PCB领域的专家，提供：

专业技术团队：15年以上多层板制造经验，提供从设计到量产的全流程支持

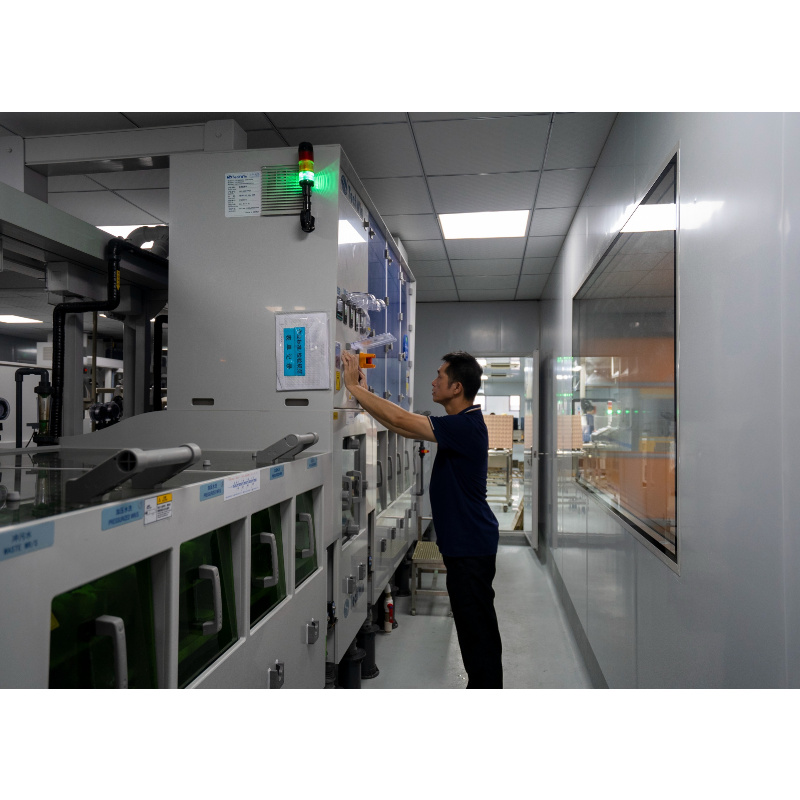

先进制造能力：配备LDI曝光机、真空压合机、AOI检测等先进设备，支持高精度多层板制造
完善质量体系：通过ISO9001、IATF16949等认证，实施严格的过程控制
快速响应机制：24小时内响应工程咨询，提供及时的技术支持
合理成本控制：通过工艺优化和规模化生产，提供性价比高的解决方案

结语

多层PCB线路板选型是一个需要综合考虑技术、质量和成本的决策过程。避免上述五个常见错误，选择像【创盈电路技术】这样技术扎实、服务专业的合作伙伴，可以显著降低项目风险，确保产品成功。在您的下一个多层PCB项目中，不妨将这些建议纳入选型流程，与专业供应商紧密合作，共同打造卓越的电子产品。
