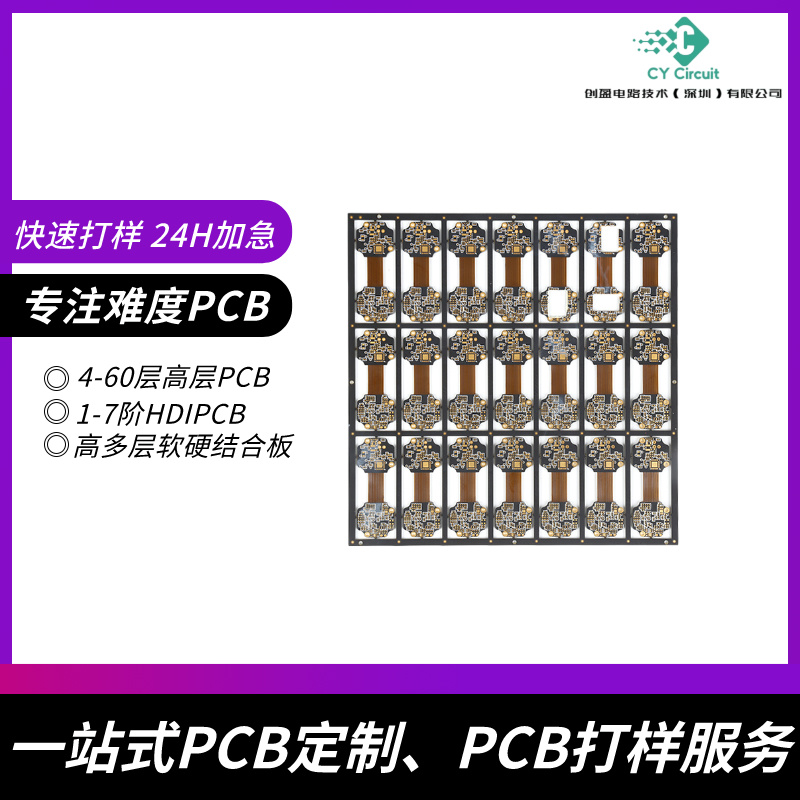

高阶18层7阶PCB电路板 | 高性能电子系统可靠解决方案
在精密电子的世界里，每一寸空间都蕴藏着无限可能。我们的高阶18层7阶PCB电路板，正是为突破极限而生！采用***层压技术与微米级线宽控制，实现超高密度布线——***小线宽达3mil，孔径精准至±0.05mm，让信号传输如光速般迅捷稳定。独特的阻抗匹配设计（±5%公差），有效降低高频损耗，确保高速数据无衰减跃迁。
工艺层面，我们以军工级标准锻造品质：激光直接成像（LDI）保障图形精度，真空压合消除层间气泡；沉金厚度均匀性优于行业标准30%，抗氧化能力提升2倍。从原材料筛选到终检出货，全流程实施AOI+X射线双重检测，良品率高达99.98%。
某知名通信设备商采用此方案后，其5G基站主板体积缩减40%，散热效率反增25%；医疗影像巨头则借助该板的高可靠性，成功将CT机扫描速度提升至行业新标杆。无论是航空航天的严苛环境，还是工业自动化的复杂场景，这款电路板均能从容应对。
它不仅是连接元器件的载体，更是赋能创新的基石。在人工智能、物联网、新能源等前沿领域，我们的18层7阶PCB正以卓越的电气性能、机械强度和热管理能力，为全球***企业构筑通往未来的数字桥梁。选择它，就是选择让想象照进现实的硬核科技！
