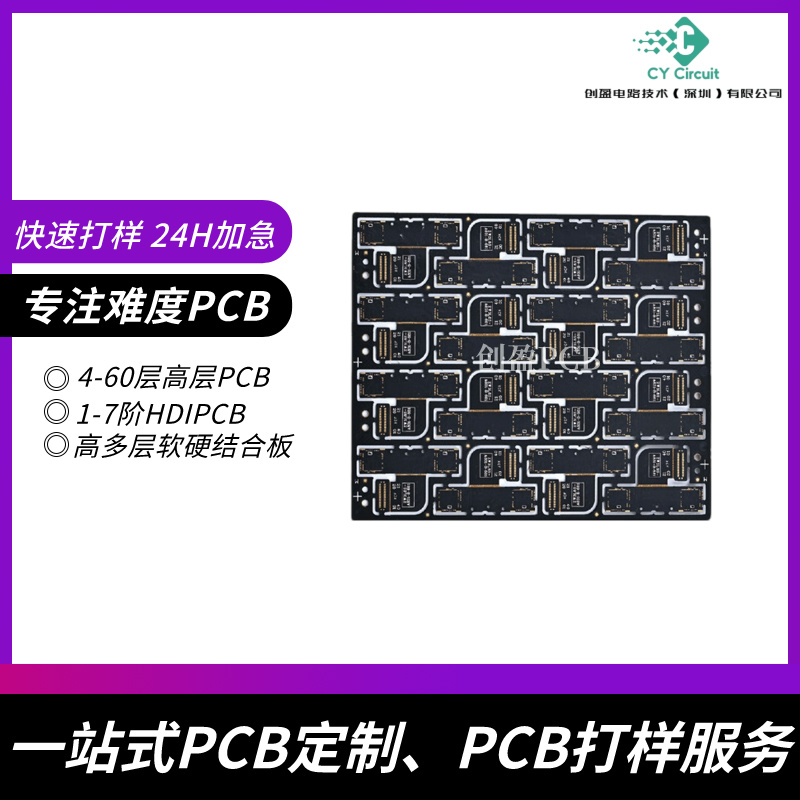

八层PCB线路板制造专家：高密度互连+盲埋孔技术
工程师***头疼的莫过于设计复杂电路时，PCB的层间互连密度不够、信号干扰严重，甚至因工艺限制不得不妥协性能。我们深耕八层PCB制造15年，用高精度盲埋孔技术和0.1mm线宽/间距的极限工艺，帮客户啃下这块“硬骨头”。
为什么高密度八层板是高端设备的刚需？
当你的设计需要处理高频信号、多组电源层或复杂阻抗控制时，普通4-6层板往往捉襟见肘。我们采用2+4+2叠构设计（2层盲孔+4层埋孔+2层通孔），实现12μm铜厚均匀性控制，阻抗公差±7%，比行业标准提升30%。某医疗设备客户的原型机曾因信号串扰导致误诊风险，改用我们的八层板后，测试通过率直接从82%跃升至98%。
盲埋孔技术如何破解空间困局？
传统通孔占用面积大，而我们的激光钻孔精度达25μm，可在BGA焊盘下方直接打盲孔，节省40%布线空间。去年服务的工业机器人项目，客户需要在80mm×60mm板面积内集成32组电机驱动电路，通过我们的任意层互连（HDI）方案，***终将信号延迟降低至1.2ns，功耗下降15%。
从5G基站到航天器，这些案例验证了可靠性
· 为某通信大厂定制的八层高频板，介电常数稳定在3.5±0.05，成功通过-55℃~125℃高低温循环测试
· 新能源汽车BMS主板采用我们的铜填孔技术，热阻系数降低至0.8℃/W，量产良率突破99.2%
· 航天级PCB通过IPC-6012 Class 3认证，在真空环境下无离子迁移现象
选择我们，你得到的不只是代工
20人的工艺专家团队全程参与设计优化，提供阻抗计算、热仿真报告等增值服务。小批量订单支持7天交付，批量订单容忍±15%弹性备货。
